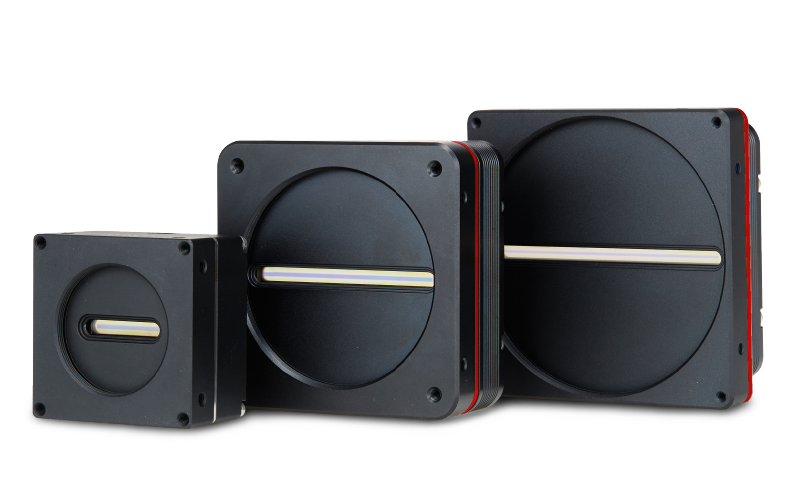

VT シリーズ
高速高解像度TDIラインスキャンカメラ
ハイブリッドTDIセンサー
VTシリーズは、CCDを元にしたTDIピクセルアレイと、 CMOSの読み出し電子回路を組み合わせたハイブリッドセンサーを使用しています。 高速かつ高感度な撮像に加え、高いダイナミックレンジと低消費電力を実現しました。
高速高感度
40,000e-以上の飽和容量に加え、最高256段のTDIステージにて、 1ラインのラインスキャンカメラと比較し256倍の感度による撮像が可能です。 さらに、最大250㎑のラインレートにより様々なアプリケーションに対応できます。幅広いラインアップ
3Kから23Kの画素数によるM42/M72/M95のマウント構成と、 CoaXPressまたはカメラリンクのインターフェース、 さらにコストを抑えた低段数限定モデルなど、 幅広い選択肢からアプリケーションに適した機種を選択いただけます。 ※変換アダプターによりFまたはCマウントへの対応も可能アプリケーション
M42マウントモデル
Gigabit Ethernet
有効画素数
3200 × 32
ラインレート
38 ㎑
TDIステージ
32
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
3200 × 128
ラインレート
38 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4640 × 64
ラインレート
26 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
4640 × 256
ラインレート
26 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
6560 × 64
ラインレート
19 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
6560 × 256
ラインレート
19 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
Camera Link
有効画素数
3200 × 32
ラインレート
100 ㎑
TDIステージ
32
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
3200 × 128
ラインレート
100 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4640 × 64
ラインレート
100 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
4640 × 256
ラインレート
100 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
6560 × 64
ラインレート
100 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
6560 × 256
ラインレート
100 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
CoaXPress CXP-6
有効画素数
3200 × 32
ラインレート
250 ㎑
TDIステージ
32
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
3200 × 128
ラインレート
250 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4640 × 64
ラインレート
200 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
4640 × 256
ラインレート
200 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
6560 × 64
ラインレート
160 ㎑
TDIステージ
64
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
6560 × 256
ラインレート
160 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M42
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
M72マウントモデル
Camera Link
有効画素数
4096 × 32
ラインレート
120 ㎑
TDIステージ
32
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4096 × 128
ラインレート
125 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4096 × 16
ラインレート
120 ㎑
TDIステージ
16
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
4096 × 64
ラインレート
125 ㎑
TDIステージ
16 / 32 / 48 / 64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
14.0 × 14.0
有効画素数
8912 × 32
ラインレート
94 ㎑
TDIステージ
32
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
8912 × 128
ラインレート
94 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
12480 × 64
ラインレート
67 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
12480 × 256
ラインレート
67 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
17824 × 64
ラインレート
47 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
17824 × 256
ラインレート
47 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
CoaXPress CXP-6
有効画素数
6240 × 32
ラインレート
172 ㎑
TDIステージ
32
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
10.0 × 10.0
有効画素数
6240 × 128
ラインレート
172 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
10.0 × 10.0
有効画素数
8912 × 32
ラインレート
125 ㎑
TDIステージ
32
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
8912 × 128
ラインレート
125 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
8912 × 32
ラインレート
250 ㎑
TDIステージ
32
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
8912 × 128
ラインレート
250 ㎑
TDIステージ
32 / 64 / 96 / 128
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
7.0 × 7.0
有効画素数
12480 × 64
ラインレート
100 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
12480 × 256
ラインレート
100 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
12480 × 64
ラインレート
200 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
12480 × 256
ラインレート
200 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
17824 × 64
ラインレート
80 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
17824 × 256
ラインレート
80 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
17824 × 64
ラインレート
140 ㎑
TDIステージ
64
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
17824 × 256
ラインレート
142 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M72
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
M95マウントモデル
CoaXPress CXP-6
有効画素数
16384 × 64
ラインレート
140 ㎑
TDIステージ
64
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
16384 × 256
ラインレート
140 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
有効画素数
23360 × 64
ラインレート
100 ㎑
TDIステージ
64
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
有効画素数
23360 × 256
ラインレート
100 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
3.5 × 3.5
CoaXPress CXP-12
有効画素数
16385 × 64
ラインレート
257 ㎑
TDIステージ
64
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5 × 5
有効画素数
16385 × 256
ラインレート
257 ㎑
TDIステージ
64 / 128 / 192 / 256
マウント
M95
センサー
Vieworks
画素サイズ (㎛ × ㎛)
5.0 × 5.0
